【深度解析】纤维芯片：比头发丝更细的集成电路如何重塑未来计算

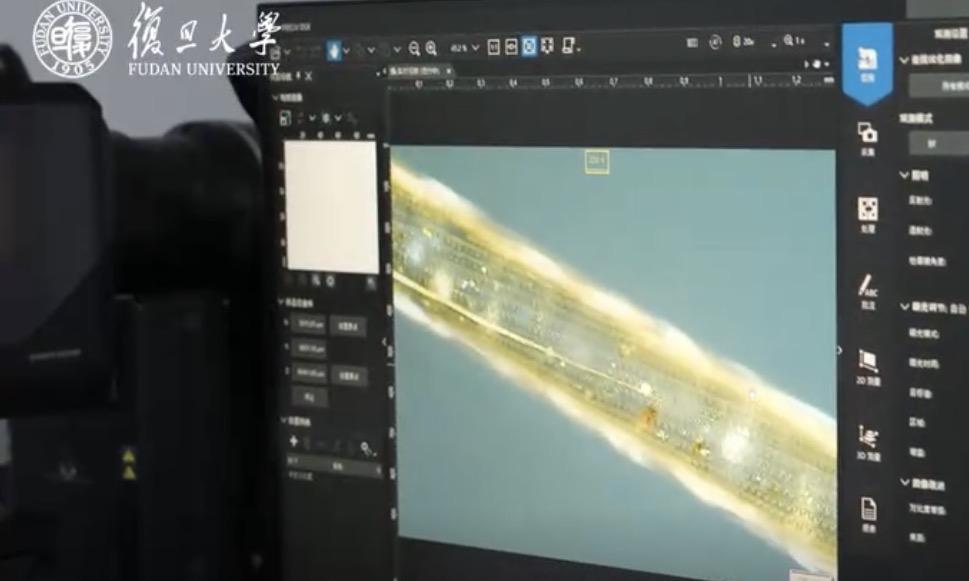

2019年初，当我第一次读到复旦大学彭慧胜团队关于纤维器件的论文时，并未意识到这将开启一个全新的芯片纪元。彼时，硅基芯片制程已逼近物理极限，全球产业界都在寻找新的突破路径。而这个来自上海的团队，正悄然在直径不足百微米的纤维介质上，构建起一套完全不同的计算哲学。

传统芯片受限于平面思维二维展开的固有范式，在摩尔定律即将触及天花板之际，学界普遍陷入焦虑。然而彭慧胜团队没有选择继续在硅晶圆上雕刻更细的电路，而是将目光投向了三维空间——他们从寿司卷的形态中汲取灵感，发明了螺旋式多层电路架构。这项设计的核心突破在于：不拘泥于纤维表面那点可怜的空间，而是向内部纵深要效率。

螺旋架构：空间利用率的范式革命

要理解这项技术的革命性，只需看一组数据。按实验室1微米光刻精度推算，1毫米长的纤维目前可集成1万个晶体管，这个数字意味着什么？它与部分商业医用植入芯片的集成度相当。更令人振奋的是，经过多年技术迭代，团队已实现每厘米10万个晶体管的集成密度，1米长纤维的晶体管容纳量，理论上可达到经典计算机中央处理器的水平。

然而单纯的高密度并非这项研究的全部价值。真正让业界振奋的，是其制备工艺与现有光刻体系的高度兼容性。团队采用等离子刻蚀技术，将纤维表面粗糙度控制在1纳米以下，完全满足商业光刻要求。这意味着纤维芯片并非实验室里的孤品，而是具备规模化生产潜力的工业级方案。

柔性与稳定性的统一难题

工程领域的永恒命题，是如何在矛盾参数间寻找平衡点。传统芯片需要刚性的工作环境，而纤维芯片却必须承受极端的机械挑战——弯曲、拉伸、扭曲，乃至十余吨卡车碾压。团队经过反复试验，最终交出了一份令人满意的答卷：按工业标准水洗数十次后性能依然稳定，在100℃高温环境中仍可正常工作。

这种特性的意义远超技术本身。当电路不再被困锢于刚性基底，当传感、供电、显示、信号处理等功能可以被集成在单根纤维上，硬件形态的想象空间便被彻底打开。未来的智能服装将不再是笨重的外接设备叠加，而是真正透气、柔软、可编织的电子系统。

赛道切换：芯片产业的新可能

陈培宁教授的观点值得反复咀嚼：纤维芯片并非要取代传统硅基芯片，而是在开辟一条全新的应用赛道。两者并非零和博弈，而是在各自擅长的领域发挥作用。硅基芯片继续主导高性能计算的中心舞台，而纤维芯片则将在可穿戴、医疗植入、物联网终端等场景中找到不可替代的位置。

从产业视角审视，这项突破的价值不仅在于技术本身，更在于它证明了芯片制造可以不依赖硅片、不困于平面、不受制于刚性基底。当全球芯片产业链面临地缘政治重塑的今天，一个不依赖传统工艺路径的新方向，或许能为产业安全提供另一种选项。
